Процесс сжижения
Процесс сжижения природного газа идет ступенями, на каждой из которых газ сжимается в 5-12 раз, затем охлаждается и передается на следующую ступень. Собственно сжижение происходит при охлаждении после последней стадии сжатия. Процесс сжижения таким образом требует значительного расхода энергии — до 25 % от ее количества, содержащегося в сжиженном газе.
Ныне применяются 2 техпроцесса:
- конденсация при постоянном давлении (компримирование), что довольно неэффективно из-за энергоемкости,
- теплообменные процессы: рефрижераторный — с использованием охладителя и турбодетандерный/дросселирование с получением необходимой температуры при резком расширении газа.
В процессах сжижения газа важна эффективность теплообменного оборудования и теплоизоляционных материалов.
При теплообмене в криогенной области увеличение разности температурного перепада между потоками всего на 0,5ºС может привести к дополнительному расходу мощности в интервале 2 — 5 кВт на сжатие каждых 100 тыс м3 газа.
Недостаток технологии дросселирования — низкий коэффициент ожижения — до 4%, что предполагает многократную перегонку.
Применение компрессорно-детандерной схемы позволяет повысить эффективность охлаждения газа до 14 % за счет совершения работы на лопатках турбины.
Термодинамические схемы позволяют достичь 100% эффективности сжижения природного газа:
- каскадный цикл с последовательным использованием в качестве хладагентов пропана, этилена и метана путем последовательного снижения их температуры кипения,
- цикл с двойным хладагентом — смесью этана и метана,
расширительные циклы сжижения.
Известно 7 различных технологий и методы сжижения природного газа:
- для производства больших объемов СПГ лидируют техпроцессы AP-SMR™, AP-C3MR™ и AP-X™ с долей рынка 82% компании Air Products,
- технология Optimized Cascade, разработанная ConocoPhillips,
- использование компактных GTL-установок, предназначенных для внутреннего использования на промышленных предприятиях,
- локальные установки производства СПГ могут найти широкое применение для производства газомоторного топлива (ГМТ),
- использование морских судов с установкой сжижения природного газа (FLNG), которые открывают доступ к газовым месторождениям, недоступным для объектов газопроводной инфраструктуры,
- использование морских плавающих платформ СПГ, к примеру, которая строится компанией Shell в 25 км от западного берега Австралии.
Оборудование СПГ-завода
- установка предварительной очистки и сжижения газа,
- технологические линии производства СПГ,

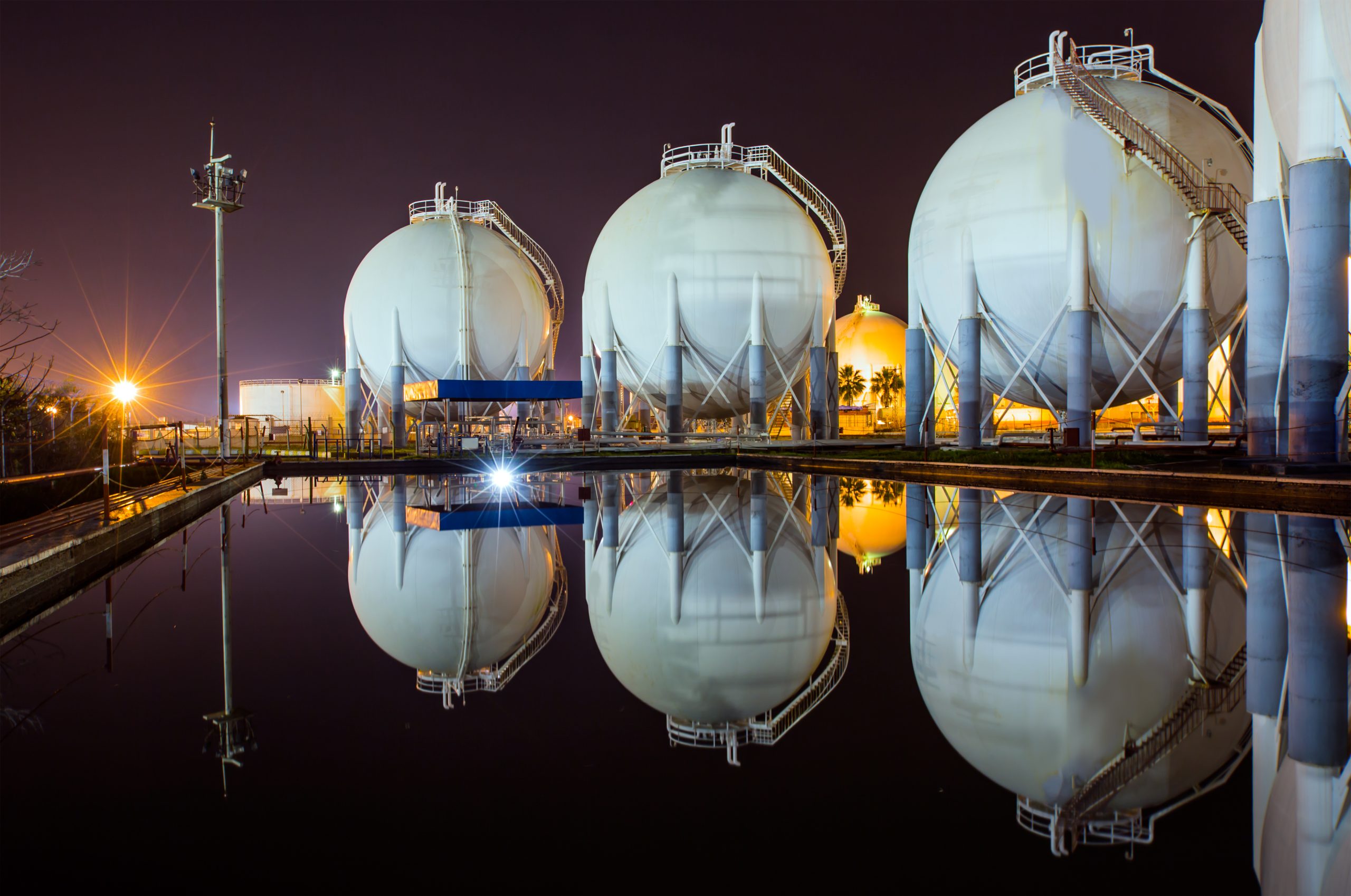

- резервуары для хранения, в тч специальные криоцистерны, устроенные по принципу сосуда Дюара,
- для загрузки на танкеры — газовозы,
- для обеспечения завода электроэнергией и водой для охлаждения.
